L’amplificateur opérationnel

Table des matières :

Ils n’étaient pas faits pour amplifier

Le qualificatif opérationnel n’est pas une coquetterie de langage, mais un héritage fonctionnel. À l’origine, ces dispositifs constituaient le cœur battant des calculateurs analogiques. Bien avant que le bit ne devienne roi, on utilisait les AOP pour exécuter physiquement des opérations mathématiques : additions, soustractions, intégrations et dérivations.

La véritable révolution s’est produite au sein des laboratoires de Fairchild Semiconductor grâce au génie de Bob Widlar. Pour concevoir les premiers modèles monolithiques comme le $\mu$A702 ou le $\mu$A709, Widlar a dû surmonter un obstacle physique majeur : l’impossibilité d’intégrer des résistances de forte valeur sur une minuscule puce de silicium. Son trait de génie fut d’utiliser des transistors configurés en miroirs de courant, agissant comme des charges actives (sources de courant constant). Cette innovation a permis d’obtenir des gains en tension vertigineux sans encombrer la surface du cristal, marquant l’acte de naissance de l’ingénierie analogique moderne.

L’amplificateur opérationnel a transcendé sa fonction initiale pour s’imposer comme un composant universel de traitement du signal, de filtrage, de régulation et d’instrumentation.

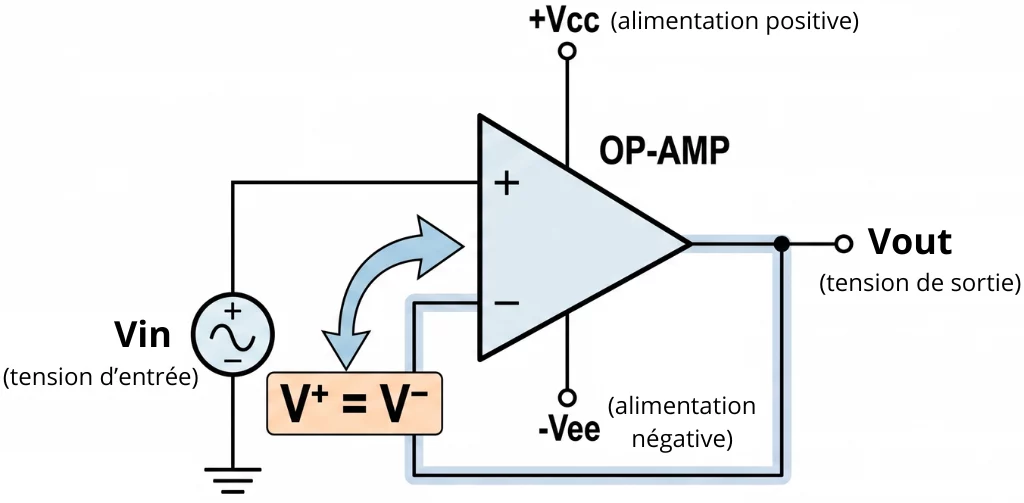

Le court-circuit virtuel

L’un des concepts les plus fascinants de l’électronique est l’abstraction de l’AOP idéal. Dans ce modèle, on postule un gain en boucle ouverte tendant vers l’infini. Cette caractéristique, combinée à la structure de l’étage différentiel d’entrée qui effectue une soustraction parfaite, donne naissance au court-circuit virtuel.

Grâce à une boucle de contre-réaction (rétroaction négative) reliant la sortie à l’entrée inverseuse, l’amplificateur opérationnel ajuste sa sortie en temps réel pour forcer l’égalité de potentiel entre ses deux entrées.

L’abstraction : Bien que les deux bornes d’entrée ne soient pas connectées physiquement, elles partagent le même potentiel électrique.

Le mécanisme : Ce n’est pas une connexion réelle, mais le résultat d’un asservissement permanent. L’AOP fait tout son possible pour que la différence de tension $ϵ$ soit nulle. C’est cette invisibilité de l’erreur qui permet de concevoir des montages complexes avec une précision mathématique.

Le slew rate d’un amplificateur opérationnel

En électronique réelle, la perfection se heurte à la physique des matériaux. La limitation la plus emblématique est la vitesse de balayage, ou slew rate. Pour garantir une stabilité inconditionnelle et éviter les oscillations parasites, les ingénieurs comme Dave Fullagar (créateur du mythique $\mu$A741) ont dû intégrer un condensateur de compensation de 30 pF.

C’est ici qu’intervient l’effet Miller : cette petite capacité interne limite physiquement la vitesse à laquelle l’étage de gain peut charger et décharger ses nœuds internes.

$\mu$A741 vs modernité : Avec un slew rate de 0,5 V/µs, le vénérable 741 transforme une sinusoïde de haute fréquence en une onde triangulaire disgracieuse. À titre de comparaison, des amplificateurs BiFET modernes comme le TL081 offrent des vitesses bien supérieures, indispensables pour la haute fidélité audio ou les transmissions de données rapides. On a donc sacrifié la vitesse pure au profit d’une stabilité robuste, éliminant ainsi le besoin de réseaux de compensation externes complexes.

La révolution Sallen-Key

Avant les années 1950, le filtrage des signaux imposait l’usage d’inductances. Ces composants étaient un cauchemar pour l’ingénieur : lourds, coûteux, sensibles aux parasites et surtout, physiquement impossibles à intégrer sur une puce de silicium.

En 1955, la structure de Sallen et Key a définitivement changé la donne. En utilisant l’amplificateur opérationnel comme un élément actif combiné à des résistances et condensateurs, il est devenu possible de simuler le comportement d’une bobine. Cette technique de filtrage actif permet de sculpter le signal selon des polynômes mathématiques célèbres :

• Butterworth : Pour une réponse en fréquence parfaitement plate.
• Bessel : Pour préserver l’intégrité de la phase et éviter le ringing sur les signaux impulsionnels.
• Chebyshev : Pour une coupure brutale, au prix d’une légère ondulation. Cette miniaturisation du filtrage a été le moteur essentiel de la révolution des télécommunications et de l’audio portable.

Les entrées d’un amplificateur opérationnel

Sur le terrain, un AOP peut se transformer en un redoutable perturbateur s’il est mal maîtrisé. Les boîtiers modernes contiennent souvent plusieurs amplificateurs (dual ou quad). Laisser les broches d’un AOP inutilisé flottantes est une erreur de débutant que le senior évite absolument.

Une entrée flottante agit comme une antenne captant le bruit électromagnétique ambiant. Le gain colossal de l’amplificateur opérationnel amplifie ce chaos, forçant la sortie à basculer violemment entre les rails d’alimentation. Ce phénomène peut déclencher le redoutable latch-up (verrouillage) : l’activation d’un thyristor parasite virtuel (structure PNPN) au cœur du silicium, créant un court-circuit interne susceptible de carboniser le composant.

La règle d’or de l’ingénierie stipule que tout AOP inutilisé doit être contraint au silence en le forçant dans sa zone d’opération linéaire. Ainsi, configurez l’AOP vacant en montage suiveur (sortie reliée à l’entrée inverseuse) et connectez l’entrée non inverseuse à un potentiel stable et central (la masse ou une référence de tension). Cela garantit le repos thermique et l’immunité totale du circuit.

Vers un monde analogique persistant

Malgré le triomphe apparent du numérique, l’amplificateur opérationnel demeure irremplaçable. Il est le pont vital, le traducteur haute fidélité entre notre réalité physique (faite de température, de pression et de son) et le monde abstrait des processeurs. Sans ce cerveau invisible, nos capteurs de santé seraient muets et nos interfaces audio sans âme.
