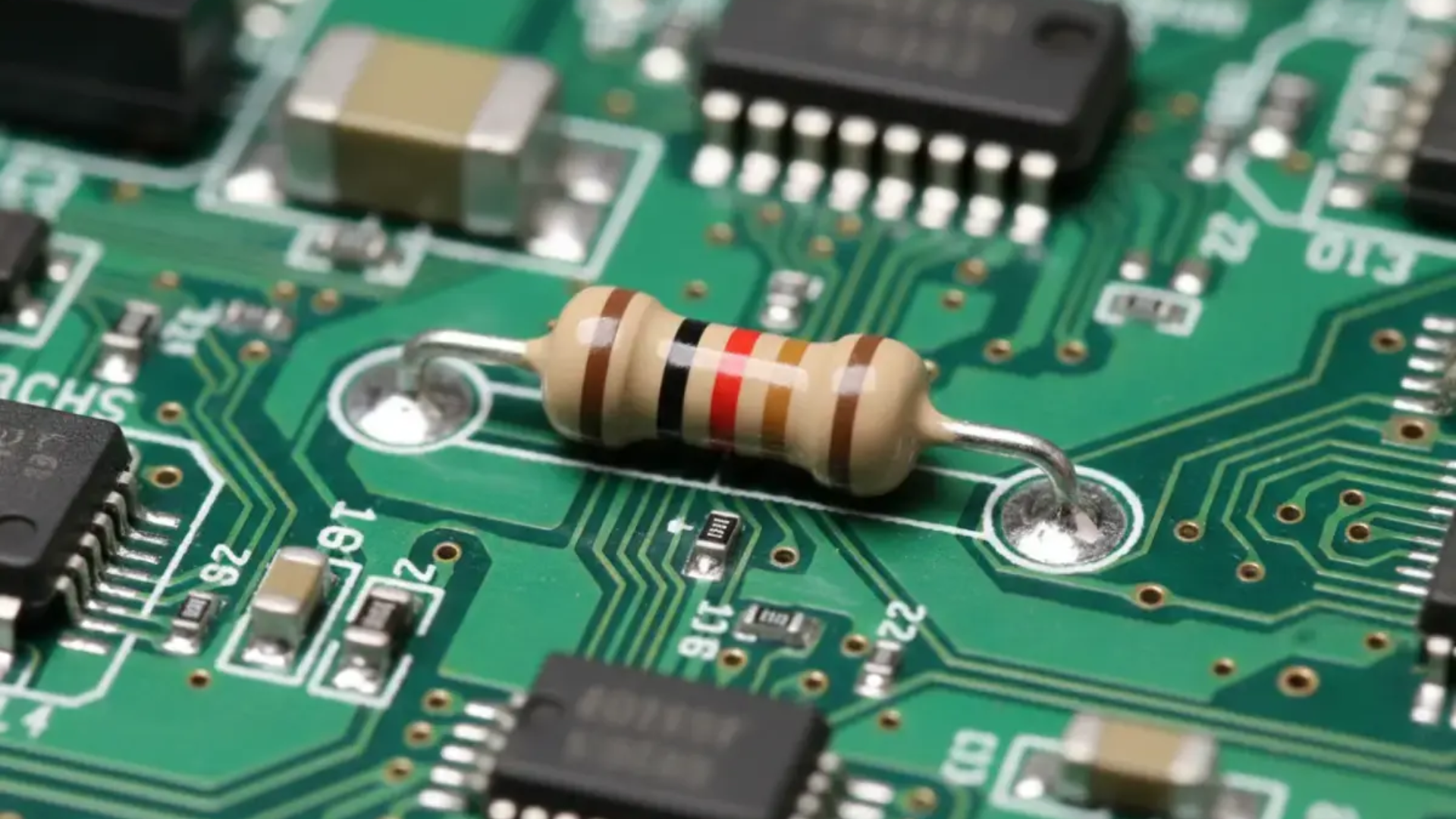

Code couleur des résistances (et marquage CMS)
En électronique, les composants modernes sont souvent bien trop petits pour qu’on puisse y imprimer leur valeur en toutes lettres (par exemple 47 000 ohms) ou avoir un code couleur des résistances. Pour résoudre ce problème d’espace, l’industrie a créé des systèmes de codage standardisés.
Pour les résistances classiques traversantes, on utilise un système d’anneaux de couleurs. Pour les résistances montées en surface (CMS ou SMD en anglais), on utilise des codes alphanumériques microscopiques.
Décodeur de résistances
Utilisez les onglets ci-dessous pour traduire les anneaux de couleurs de vos résistances classiques (code couleur des résistances), ou décoder les inscriptions sur vos résistances CMS.
Décodeur de Résistances
Le code couleur des résistances
Les résistances classiques (en forme de petit cylindre) possèdent 4, 5 ou parfois 6 anneaux de couleur peints sur leur corps. Chaque couleur correspond à un chiffre de 0 à 9.
La phrase mnémotechnique indispensable
Pour retenir l’ordre des couleurs, chaque électronicien apprend cette phrase classique où la première lettre de chaque mot correspond à une couleur :
« Ne Mangez Rien Ou Je Vous Bats Violemment Grand Bêta » (Noir=0, Marron=1, Rouge=2, Orange=3, Jaune=4, Vert=5, Bleu=6, Violet=7, Gris=8, Blanc=9)
Dans quel sens lire la résistance ?
Le dernier anneau (souvent Doré ou Argenté) indique la tolérance (la marge d’erreur de fabrication). Il est généralement un peu plus espacé que les autres. Placez toujours cet anneau à droite avant de commencer la lecture de gauche à droite.
Comment calculer la valeur ?
-
Résistance à 4 anneaux :
-
Anneau 1 : 1er chiffre significatif.
-
Anneau 2 : 2ème chiffre significatif.
-
Anneau 3 : Le multiplicateur (nombre de zéros à ajouter).
-
Anneau 4 : La tolérance (ex : Or = 5%, Argent = 10%).
-
Exemple : Jaune (4), Violet (7), Rouge (x100), Or (5%) ce qui donne 4700 Ω (soit 4.7 kΩ) à 5%.
-
-
Résistance à 5 anneaux :
-
Anneau 1, 2 et 3 : Chiffres significatifs.
-
Anneau 4 : Multiplicateur.
-
Anneau 5 : Tolérance.
-
Exemple : Rouge (2), Rouge (2), Noir (0), Marron (x10), Marron (1%) ce qui donne 2200 Ω (soit 2.2 kΩ) à 1%.
-
-
Résistance à 6 anneaux : C’est exactement la même lecture qu’une résistance 5 anneaux, mais le 6ème anneau indique le coefficient de température (en ppm/°C). Il indique de combien la valeur de la résistance va dériver si elle chauffe.
Le marquage des résistances
Les composants CMS (Composants Montés en Surface) sont de minuscules rectangles noirs soudés directement sur la carte. Rien à voir avec un code couleur des résistances. D’ailleurs, ils sont trop petits pour des anneaux de couleur. On utilise donc des codes imprimés au laser.
Le code à 3 ou 4 chiffres
Ce système ressemble beaucoup au code couleur à 4 ou 5 anneaux, mais avec de vrais chiffres. Les premiers chiffres sont la valeur. Le dernier chiffre est le multiplicateur (le nombre de zéros). Exemple 3 chiffres : 103 donne un 10 suivi de 3 zéros ce qui fait 10 000 Ω (10 kΩ). Exemple 4 chiffres : 4702 donne 470 suivi de 2 zéros ce qui fait 47 000 Ω (47 kΩ).
La lettre R pour les virgules
Pour les toutes petites valeurs (moins de 100 ohms), le multiplicateur ne suffit pas. On utilise la lettre R pour représenter la virgule décimale. Exemple : 4R7 donne 4.7 Ω. Exemple : R22 donne 0.22 Ω.
Le code EIA-96
Si vous voyez un code contenant 2 chiffres et 1 lettre à la fin (ex : 01C), attention ! Ce n’est pas une simple lecture. C’est le standard EIA-96 utilisé pour les résistances de haute précision (1%).
Les deux chiffres correspondent à un index dans un tableau complexe (de 01 à 96). Par exemple, l’index 01 vaut la base 100. La lettre est le multiplicateur (A = x1, B = x10, C = x100…).
Exemple pour 01C : L’index 01 vaut 100. La lettre C vaut x100. Donc 100×100 = 10 000 Ω (10 kΩ). Utilisez notre outil interactif pour ne pas avoir à apprendre le tableau par cœur !
