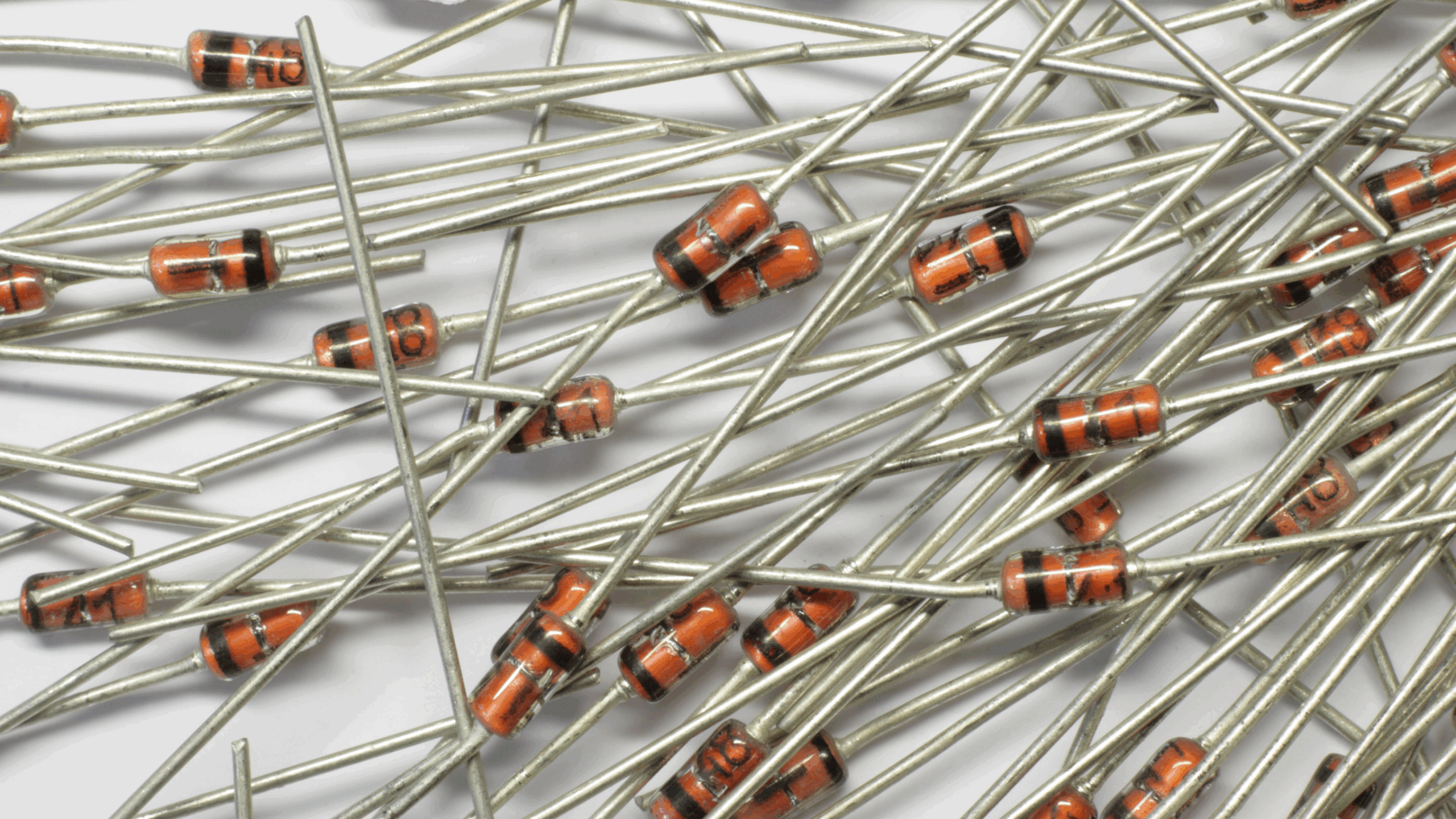

Comprendre la diode Zener

La diode Zener est un composant semi-conducteur fondamental en électronique, conçu spécifiquement pour exploiter un phénomène physique qui est, pour les diodes classiques, un point de défaillance. À la base, il s’agit d’un type de diode à jonction PN qui possède la capacité unique de maintenir une tension stable à ses bornes, même lorsque le courant qui la traverse change de manière significative. Ce comportement distinctif se manifeste lorsqu’elle est soumise à une tension inverse qui atteint un seuil prédéterminé, connu sous le nom de tension Zener (Vz​). Son rôle est principalement celui d’un régulateur de tension de type shunt, ce qui signifie qu’elle est connectée en parallèle avec la charge pour dériver l’excès de courant.

Le nom de la diode Zener rend hommage au physicien américain Clarence Zener, qui, en 1934, fut le premier à décrire théoriquement l’effet électrique qui porte aujourd’hui son nom. Ces études initiales, purement théoriques, ont jeté les bases d’un composant qui sera ensuite mis en œuvre par Bell Labs, transformant un concept scientifique en un dispositif électronique pratique.

Une distinction cruciale doit être faite entre la diode Zener et une diode de redressement standard. Une diode de redressement est conçue pour bloquer tout courant sous polarisation inverse. Si la tension inverse dépasse sa tension de claquage, elle subit des dommages irréversibles. À l’inverse, la diode Zener est spécifiquement fabriquée pour fonctionner de manière fiable et réversible dans cette région de claquage inverse. Cette capacité est le résultat d’un dopage beaucoup plus intense de sa jonction PN par rapport aux diodes standards, une caractéristique structurelle qui est la cause de son comportement unique. Pour synthétiser ces différences fondamentales, le Tableau I présente une comparaison détaillée.

Fondements Théoriques

Le comportement distinctif de la diode Zener est le résultat de deux mécanismes de claquage qui se produisent sous polarisation inverse. La concentration de dopage de la jonction PN, beaucoup plus élevée que celle d’une diode ordinaire, joue un rôle déterminant en réduisant l’épaisseur de la zone de déplétion. Cette zone de déplétion extrêmement mince est le facteur clé qui permet l’apparition des deux effets de claquage.

L’Effet Zener

L’effet Zener se produit dans les diodes fortement dopées, où le champ électrique interne de la jonction est si intense qu’il peut rompre directement les liaisons covalentes des atomes de silicium. Ce processus, connu sous le nom d’effet tunnel, permet aux électrons de passer de la bande de valence à la bande de conduction sans avoir besoin d’énergie thermique ou cinétique supplémentaire. En conséquence, un courant inverse apparaît brusquement dès que la tension de claquage est atteinte, et ce courant augmente de manière significative. Ce mécanisme est dominant pour les diodes Zener à faible tension, généralement celles dont la Vz​ est inférieure à 5,6 V.

Le Claquage par Avalanche

Pour les diodes Zener dont la tension de claquage est supérieure à 5,6 V, le claquage par avalanche devient le mécanisme prédominant. Dans ce cas, les porteurs de charge minoritaires (électrons et trous) sont accélérés par le champ électrique inverse. Leur énergie cinétique devient suffisante pour provoquer des collisions avec les atomes du réseau cristallin, ce qui libère de nouvelles paires électron-trou. Ces nouveaux porteurs sont à leur tour accélérés et provoquent de nouvelles collisions, créant ainsi une avalanche de charges qui entraîne une augmentation rapide et exponentielle du courant inverse.

Analyse de la Courbe Caractéristique

La courbe caractéristique d’une diode Zener est la représentation graphique de la relation entre le courant qui la traverse et la tension à ses bornes. Elle se divise en deux zones distinctes :

1. Polarisation directe : La diode Zener se comporte de la même manière qu’une diode standard. Elle reste bloquée pour des tensions inférieures à son seuil de conduction (environ 0,6 à 0,8 V) et devient fortement conductrice au-delà. Cependant, cette région n’est généralement pas utilisée dans les applications Zener.

2. Polarisation inverse : C’est ici que la diode Zener révèle son comportement unique.

   • Zone de blocage (de 0 à $-Vz$) : Un courant de fuite extrêmement faible, négligeable en pratique, circule à travers la diode.

   • Le coude de claquage : C’est la zone de transition où le courant inverse commence à augmenter brusquement. L’observation de ce coude révèle une différence fondamentale entre les deux mécanismes de claquage. Pour les diodes Zener à faible tension (inférieures à 5,6 V), où l’effet Zener domine, le coude est plus arrondi et la transition est plus progressive. À l’inverse, pour les diodes Zener à haute tension (supérieures à 5,6 V), le claquage par avalanche se traduit par un coude très brutal et une transition plus précise.

   • Zone de claquage (au-delà de −Vz​) : Une fois le coude passé, la diode est dans sa zone de fonctionnement normale. Le courant inverse (Iz) augmente considérablement, mais la tension à ses bornes (Vz​) reste remarquablement constante.

Cette analyse révèle la raison de la stabilité exceptionnelle des diodes Zener dont la tension de claquage est proche de 5,6 V. L’effet Zener possède un coefficient de température négatif (la tension de claquage diminue avec la température), tandis que le claquage par avalanche a un coefficient de température positif (la tension de claquage augmente avec la température). À environ 5,6 V, les deux mécanismes coexistent et leurs coefficients de température opposés se compensent mutuellement. Cette annulation confère à ces diodes une stabilité thermique idéale, ce qui les rend parfaites pour les applications de référence de tension. De même, la résistance dynamique (Rz​) de la diode, qui mesure la qualité de sa régulation, est bien plus faible pour les diodes à effet d’avalanche que pour celles à effet Zener, en raison de la brutalité de leur coude de claquage.

Spécifications et Paramètres Techniques Clés

Pour concevoir un circuit de manière fiable, il est essentiel de comprendre et de choisir les spécifications appropriées. Le tableau suivant synthétise les principaux paramètres techniques.

Le paramètre de puissance est particulièrement critique. La puissance dissipée par la diode est le produit de sa tension $Vz$ et du courant Iz​ qui la traverse, soit Pz​=Vz​×Iz​. Pour assurer le bon fonctionnement du circuit et la longévité du composant, la puissance dissipée doit toujours rester inférieure à la puissance maximale nominale (Pzmax​​) indiquée par le fabricant. Il est même recommandé de choisir un modèle capable de dissiper plus que le calcul théorique par précaution.

Le Circuit de Régulation Shunt

Le montage le plus courant et le plus simple utilisant une diode Zener est le régulateur de tension shunt. Il se compose de trois éléments de base : une source de tension non régulée ($Vin$), une résistance série (Rs​), et la diode Zener, connectée en polarisation inverse, en parallèle avec la charge ($Rc$). Le rôle de la résistance Rs​ est de limiter le courant total dans le circuit et de permettre la chute de tension nécessaire pour que la diode fonctionne dans sa zone de claquage.

Le principe de fonctionnement repose sur la division du courant total (Iin​) entre le courant qui passe dans la diode Zener ($Iz$) et le courant qui alimente la charge ($Ic$). On a donc la relation fondamentale : Iin​=Iz​+Ic​. Pour que la régulation soit effective, il est impératif que le courant $Iz$ reste dans la plage de fonctionnement stable de la diode, c’est-à-dire entre le courant de coude (Izk​) et le courant maximal (Izm​). Si le courant dans la diode est insuffisant, la tension de sortie n’est pas régulée et sera inférieure à Vz​.

Le dimensionnement correct de la résistance série $Rs$ est l’étape la plus critique du processus de conception. Pour cela, il faut analyser les conditions les plus défavorables, à savoir lorsque le courant de charge est maximal et que la tension d’entrée est minimale.

Formules de Calcul et Étapes de Dimensionnement

Le processus de dimensionnement peut être systématisé comme suit, en utilisant les formules présentées dans le tableau qui suit.

1. Choix de la diode Zener : Sélectionner une diode dont la tension nominale Vz​ correspond à la tension de sortie désirée. Par exemple, pour une sortie de 5 V, on choisit une diode 5,1 V.

2. Calcul de la valeur de Rs​ : La valeur de Rs​ est calculée pour le pire cas où la tension d’entrée est minimale (Vinmin​​) et le courant de charge est maximal (Icmax​​). La formule pour la valeur maximale de Rs​ est : Rs​=(Vinmin​​−Vz)/(Icmax​​+Izmin​​​​) où Izmin​​ est le courant de coude de la diode.

3. Calcul des puissances dissipées : Il est impératif de vérifier que les composants ne surchaufferont pas dans les conditions maximales.

   • Puissance dissipée par Rs​ (Pr​) : La dissipation maximale se produit lorsque la tension d’entrée est maximale (Vinmax​​). La formule est : Pr​=(Vinmax​​−Vz​)²/​Rs.

   • Puissance dissipée par la diode Zener ($Pz$) : La dissipation maximale se produit lorsque la tension d’entrée est maximale (Vinmax​​) et que le courant de charge est nul (Ic​=0). Dans ce cas, la diode doit absorber tout le courant circulant dans la résistance série. La formule est : Pz​=Vz​×Iz​=Vz​×​((Vinmax​​−VZ​)/Rs).​

Applications Pratiques et Rôles

Au-delà de la simple régulation de tension, la diode Zener trouve de nombreuses applications qui tirent parti de sa capacité à maintenir une tension stable sous des variations de courant.

• Régulateur et référence de tension : C’est le rôle le plus fondamental. En fournissant une tension de sortie fixe, la diode Zener est particulièrement utile dans les alimentations de faible puissance ou pour générer une tension de référence constante pour d’autres circuits, comme des comparateurs ou des circuits de rétroaction.

• Protection contre les surtensions : Lorsqu’un pic de tension transitoire se produit, la diode Zener réagit rapidement en entrant en claquage et en déviant le courant excédentaire loin des composants sensibles du circuit. Elle agit comme une décharge qui absorbe l’énergie du pic, protégeant ainsi le reste du système.

• Écrêteur de forme d’onde (clipper) : La diode Zener peut être utilisée pour modifier la forme d’un signal en coupant les portions qui dépassent une certaine amplitude. Le montage classique pour les signaux alternatifs utilise deux diodes Zener connectées tête-bêche en parallèle. Cette configuration écrête à la fois les pics positifs et négatifs, ce qui est utile pour remodeler les signaux ou pour protéger les circuits contre les transitoires bidirectionnels.

• Décalage de tension (voltage shifter) : Un montage simple avec une résistance et une diode Zener peut abaisser une tension de sortie d’une valeur égale à la tension Zener. Ce type de circuit est couramment utilisé pour adapter la tension entre différentes parties d’un système électronique.

• Autres utilisations : Le bruit généré par le claquage par avalanche de la diode Zener peut être exploité dans les circuits pour créer des générateurs de bruit ou pour le dithering dans les convertisseurs analogique-numérique.

Limites et Comparaisons

Bien que la diode Zener soit un composant polyvalent, elle présente des inconvénients qui limitent son utilisation dans les applications modernes à haute performance. Ces limitations sont la raison pour laquelle d’autres solutions ont émergé et sont souvent préférées.

Inconvénients du Régulateur Shunt à Diode Zener

L’efficacité énergétique est le principal point faible du régulateur Zener. Pour maintenir la régulation, un courant circule en permanence à travers la résistance série et la diode Zener, même lorsque la charge ne consomme rien. Cette puissance est dissipée sous forme de chaleur, ce qui représente un gaspillage considérable, surtout pour des charges dont le courant varie.

De plus, la régulation de la tension de sortie n’est pas parfaite. En raison de sa résistance dynamique (Rz​) non nulle, la tension aux bornes de la diode varie légèrement en fonction du courant qui la traverse et des fluctuations de la tension d’entrée. Cela rend le régulateur Zener inadapté aux applications qui exigent une très grande précision et une régulation rigoureuse. Sa capacité de gestion du courant est également limitée, ce qui la rend inadaptée pour des charges de plusieurs centaines de mA ou plus.

Diode Zener VS Régulateurs Linéaires

Pour la majorité des applications modernes de régulation de tension, les régulateurs linéaires intégrés, comme les circuits de la série 78xx ou le LM317, ont largement remplacé le simple montage à diode Zener. La recherche montre qu’ils offrent une régulation nettement supérieure, une capacité de courant plus élevée et une bien meilleure efficacité, notamment à faible charge, car ils ne consomment qu’un faible courant de repos à vide. Un régulateur linéaire est bien plus adapté lorsque le courant de charge est variable. De plus, les circuits intégrés modernes sont souvent compensés en température, offrant une stabilité accrue, et peuvent être programmables pour des tensions de sortie ajustables.

Cependant, la diode Zener n’est pas toujours en concurrence directe. Une approche plus avancée et nuancée consiste à les utiliser ensemble. Par exemple, une diode Zener peut être connectée entre la broche de masse d’un régulateur 78xx et la véritable masse du circuit pour décaler sa tension de sortie. Dans ce cas, la diode Zener agit non pas comme un régulateur principal, mais comme une référence de tension stable pour la broche de masse du régulateur linéaire, augmentant ainsi la tension de sortie du circuit intégré.

Diode Zener VS Diode TVS

Bien que la diode Zener puisse être utilisée pour la protection contre les surtensions, elle ne doit pas être confondue avec une diode TVS (Transient Voltage Suppressor). Le matériel de recherche établit clairement une distinction de conception et de fonction entre les deux. La diode TVS est spécifiquement conçue pour absorber des impulsions de très forte énergie (jusqu’à plusieurs centaines d’ampères) avec une vitesse de réponse extrêmement rapide (de l’ordre de la nanoseconde). Sa fonction est de protéger contre des événements de courte durée et de haute intensité comme la foudre ou les décharges électrostatiques (ESD). La diode Zener, en comparaison, est relativement lente (millisecondes) et ne peut pas supporter de tels courants transitoires.
