Comment fonctionnne la fonction monostable avec un NE555 ?

Avez-vous déjà eu besoin de contrôler précisément la durée d’un événement électronique par une simple impulsion ? Qu’il s’agisse d’allumer une LED pendant exactement deux secondes, de piloter un relais ou de temporiser le démarrage d’un moteur, la gestion du temps est un défi fondamental. Si les microcontrôleurs modernes peuvent remplir cette tâche, il existe une solution analogique plus élégante, plus robuste et historiquement fascinante : le NE555 configuré en mode monostable.

Véritable maître du temps, ce petit circuit intégré à huit pattes permet de transformer un appui fugace sur un bouton en une impulsion parfaitement calibrée. Plongeons dans les entrailles de ce composant pour comprendre comment il dompte la physique pour créer de la précision.

Table des matières :

Présentation du schématique :

Schéma électronique d'un circuit en fonction monostable NE555 avec composants RC, bouton poussoir et alimentation 5V.

Le concept one shot

Un circuit monostable, comme son nom l’indique, ne possède qu’un seul état stable. Au repos, le système est à l’équilibre : la tension de sortie (Pin 3) est à 0V, ce que les électroniciens appellent un « zéro logique ».

Lorsqu’une action extérieure survient, le circuit bascule temporairement vers un second état, dit instable (un « un logique »). La tension de sortie grimpe alors vers le niveau de l’alimentation. Notez cependant une subtilité technique : si vous alimentez votre circuit en 5V, la sortie sera légèrement inférieure à cette valeur en raison des pertes de tension internes au composant.

En mode monostable, le NE555 sert précisément de ce qu’on appelle un générateur one shot.

Une fois la durée choisie écoulée, le circuit revient de lui-même, et sans intervention, à son état de repos initial. C’est cette capacité à générer une impulsion unique et calibrée qui définit le one shot.

Le déclencheur (trigger)

Le point de départ de la temporisation se situe à la broche numéro 2, le trigger. Pour maintenir le circuit au repos, on utilise une résistance de pull-up reliée à l’alimentation (Vcc), ce qui impose un état haut (5V) par défaut sur cette broche.

Le cycle démarre lors d’un front descendant : le passage brusque de 5V à 0V, généralement provoqué par un bouton poussoir reliant la broche à la masse. Sur un oscilloscope, on verrait une chute soudaine du signal. C’est ce signal descendant qui est l’étincelle nécessaire pour faire basculer la sortie (Pin 3) à l’état haut et initier la charge du condensateur de temporisation.

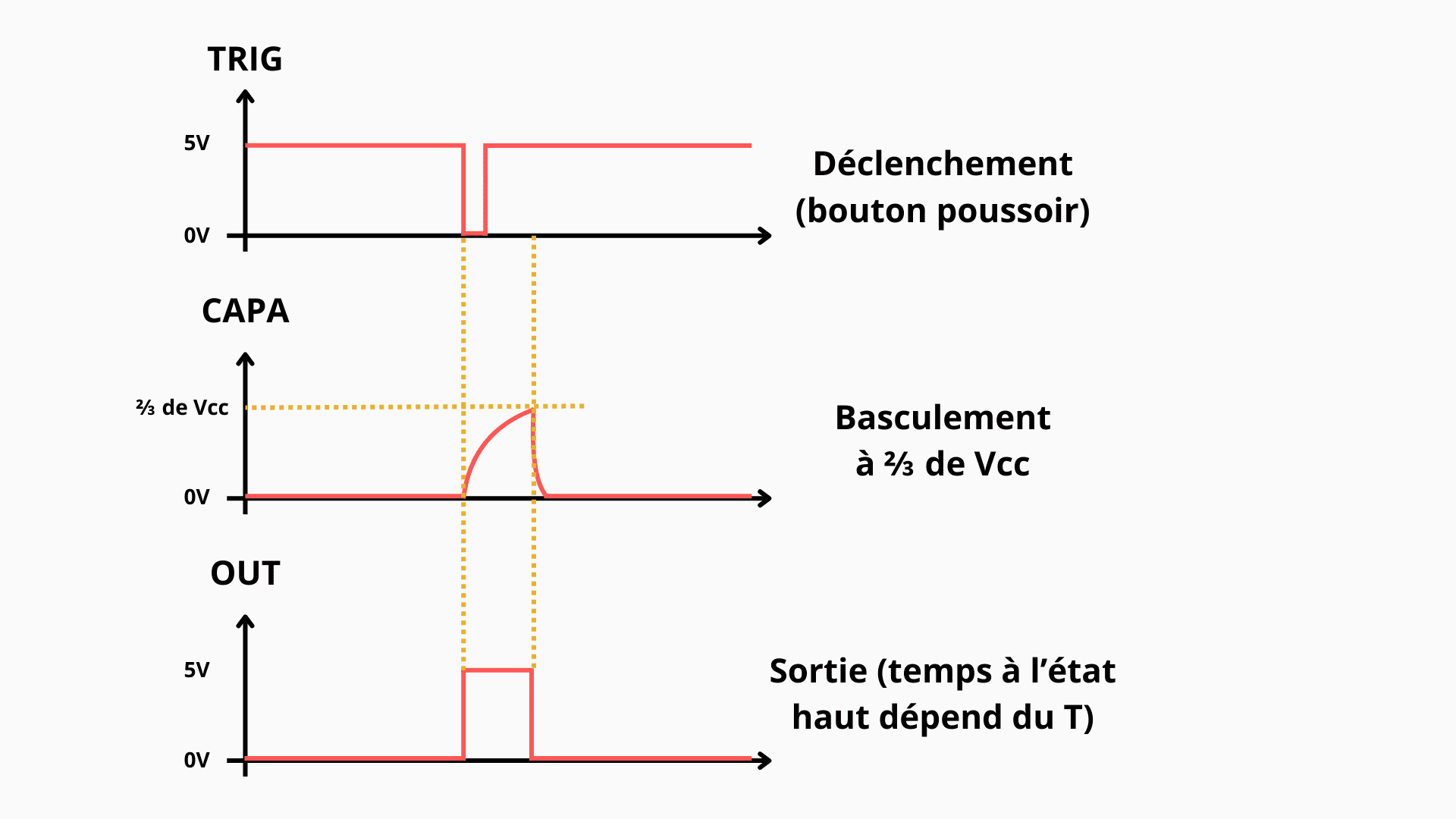

Graphique fonctionnement fonction monostable NE555

La magie des 2/3 de Vcc

Une fois l’impulsion lancée, le NE555 active son mécanisme de surveillance interne. C’est ici que la magie opère via une synergie entre plusieurs broches :

• Le seuil (Pin 6 – Threshold) : Cette broche surveille la montée linéaire de la tension aux bornes du condensateur externe. Elle attend le seuil critique : exactement les 2/3 de la tension d’alimentation (soit environ 3,33V pour un Vcc de 5V).

• La décharge (Pin 7 – Discharge) : C’est le secret de la charge. Lorsque la sortie est haute, le transistor interne relié à la Pin 7 est ouvert (isolé). Cela force le courant à passer par la résistance R pour charger le condensateur. Dès que le seuil de 2/3 de Vcc est atteint, ce transistor devient saturé, créant un chemin direct vers la masse pour décharger instantanément le condensateur et ramener la sortie à 0V.

• La remise à zéro (Pin 4 – Reset) : Pour garantir la stabilité du cycle, cette broche est reliée directement au Vcc. Étant active à l’état bas, la maintenir à 5V empêche toute réinitialisation accidentelle du système.

• Le contrôle (Pin 5 – conseil d’expert) : Bien que rarement utilisée pour modifier les seuils, il est recommandé de relier cette broche à la masse via un petit condensateur de découplage pour filtrer le bruit électronique et stabiliser les comparateurs internes.

La formule magique

La popularité du NE555 repose sur une équation d’une simplicité désarmante. La durée de l’impulsion ( $T$ ) est déterminée par la valeur de la résistance ( $R$ ) et du condensateur ( $C$ ) que vous choisissez :

T = 1,1 × R × C

D’où vient ce coefficient de 1,1 ? Il ne sort pas du chapeau d’un ingénieur, mais de la physique des logarithmes : c’est le résultat mathématique du temps nécessaire à un condensateur pour atteindre 2/3 de sa charge maximale.

En pratique, cette flexibilité est totale : avec $R = 1 k Ω$ et $C = 1 μ F$ , vous obtenez une impulsion de 1,1 ms ; avec $R = 10 k Ω$ et $C = 10 μ F$ , la durée passe à 110 ms.

Pourquoi l’analogique résiste encore

Le mode monostable du NE555 est bien plus qu’une relique du passé ; c’est une brique technologique fondamentale. Alors que les microcontrôleurs modernes exigent du code, une horloge stable et sont sensibles aux parasites, le NE555 offre une réponse instantanée, un démarrage immédiat et une fiabilité éprouvée dans les environnements à fort bruit électromagnétique, le tout avec zéro ligne de code.

Pour des projets simples où la réactivité et la simplicité de mise en œuvre priment, ce composant démontre que l’analogique n’a pas dit son dernier mot. Et vous, saurez-vous choisir la précision du NE555 pour votre prochain système de temporisation, ou resterez-vous dépendant de la complexité logicielle ? L’expérimentation n’attend que vous.
