Qu’est-ce que l’électronique ?

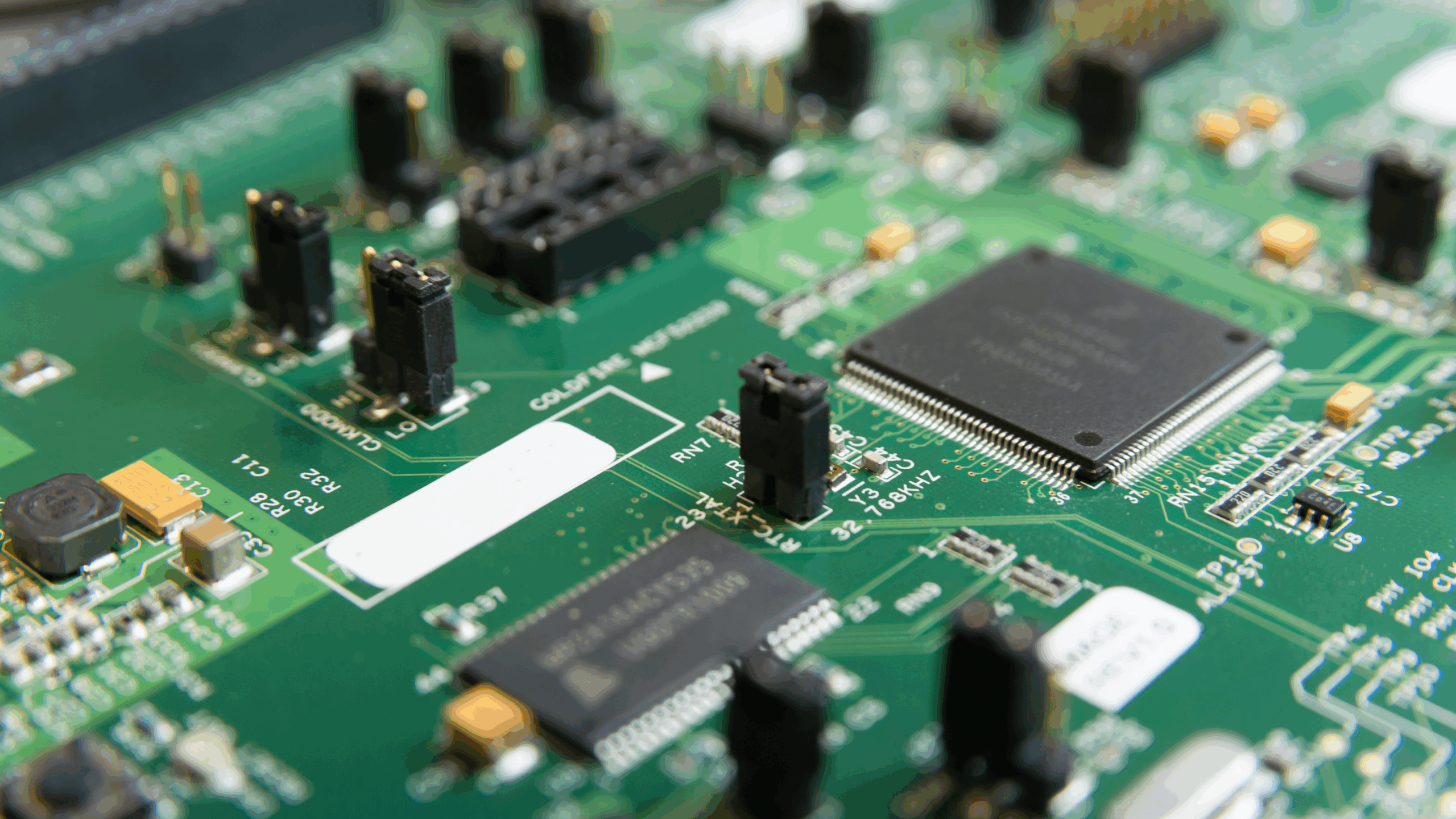

Une carte de circuit imprimé verte avec de nombreux composants électroniques montés, incluant plusieurs puces, condensateurs et résistances.

L’électronique est partout. Elle est la force invisible qui a façonné le monde moderne, propulsant les téléphones portables qui tiennent dans nos poches, les véhicules qui nous transportent, les équipements médicaux qui sauvent des vies, et les machines qui automatisent l’industrie. Pourtant, cette science omniprésente reste souvent un mystère pour le non-initié. Ce guide se propose de démystifier l’électronique de A à Z, en partant des concepts les plus fondamentaux pour comprendre comment ces principes simples se combinent pour créer les technologies complexes qui enrichissent notre quotidien.

Les Fondations

Pour comprendre l’électronique, il faut d’abord revenir à la matière elle-même. La base de toute matière, y compris les circuits électriques, est l’atome.

De l’Atome au Courant

Chaque atome est une structure miniature composée de particules subatomiques : les protons, dotés d’une charge électrique positive ; les neutrons, qui n’ont aucune charge ; et les électrons, qui portent une charge négative. Les électrons sont particulièrement importants en électricité et en électronique, car ce sont des électrons « libres », c’est-à-dire qui ne sont pas fermement liés à leurs atomes, qui peuvent se déplacer.

L’électricité est précisément ce phénomène : le flux ou le mouvement organisé de ces électrons libres. C’est la simple circulation de ces particules chargées qui constitue ce que nous appelons le courant électrique, une force brute et puissante qui peut être exploitée pour transporter de l’énergie à grande échelle, comme c’est le cas pour les réseaux électriques domestiques qui alimentent les villes et les maisons.

L’Électronique

La distinction fondamentale entre l’électricité et l’électronique ne se situe pas dans leur nature, mais dans leur finalité et leur échelle. L’électricité est le simple transport de l’énergie électrique. Elle opère avec des tensions et des courants élevés, comme dans le cas de l’alimentation secteur. L’électronique, en revanche, est la technique qui permet de contrôler l’écoulement des électrons pour des processus plus délicats.

Cette nuance de contrôle est un changement de paradigme complet. L’électricité est une force d’énergie brute, tandis que l’électronique est une science de la précision et de l’information. Alors que l’électricité se contente de déplacer de l’énergie, l’électronique « parle » aux électrons pour leur faire effectuer des tâches précises et complexes, comme réaliser des calculs logiques, stocker des données ou traiter des signaux. C’est ce micro-contrôle qui a rendu possible la révolution numérique et qui est à l’origine de tous nos appareils intelligents. Les circuits électroniques travaillent avec des courants et des tensions beaucoup plus faibles (souvent à des niveaux millivolts ou microampères) car leur objectif est de manipuler l’information contenue dans le flux, et non de simplement le transporter.

Les Grandeurs Fondamentales

Pour décrire le comportement des électrons dans un circuit, les physiciens ont défini trois grandeurs fondamentales. Pour les rendre plus accessibles, on peut utiliser une analogie simple avec un système hydraulique, où la tension est la pression de l’eau, le courant est le débit de l’eau, et la résistance est l’obstruction du tuyau.

La Tension (Voltage)

La tension, symbolisée par U ou V ou encore E, est la force de poussée qui met en mouvement les électrons. Elle représente la différence de potentiel énergétique entre deux points d’un circuit. C’est une pression qui peut exister même si aucun électron ne circule, comme une batterie déconnectée qui maintient sa tension sans être traversée par un courant. Son unité de mesure est le Volt (V).

Le Courant (Ampérage)

Le courant, symbolisé par , mesure la vitesse ou le débit auquel les électrons circulent dans un circuit. Il est directement lié au nombre de charges électriques passant par un point donné en une seconde. Son unité de mesure est l’Ampère (A).

La Résistance

La résistance, symbolisée par , est l’obstruction ou l’inhibiteur qui s’oppose au flux de courant. Chaque matériau a une résistance inhérente : certains, comme les métaux, sont de faibles résistances (bons conducteurs), tandis que d’autres, comme la céramique, sont de hautes résistances (isolants). Son unité de mesure est l’Ohm (Ω).

Quantité Symbole Unité de mesure Analogie Rôle dans le circuit
Tension U Volt (V) Pression de l’eau La force qui pousse les électrons
Courant I Ampère (A) Débit de l’eau Le flux d’électrons qui circule
Résistance R Ohm (Ω) Obstruction du tuyau L’inhibiteur qui limite le flux 5

Les Lois Fondamentales

La compréhension des grandeurs fondamentales permet de saisir les règles qui régissent le comportement des circuits électriques.

La Loi d’Ohm

La loi d’Ohm, formulée par le physicien Georg Ohm en 1827, est la relation fondamentale qui lie la tension, le courant et la résistance. Cette loi stipule que la quantité de courant électrique circulant dans un conducteur est directement proportionnelle à la tension qui lui est appliquée. Elle est exprimée par la formule : .

Cette formule est un outil essentiel pour les techniciens et les ingénieurs. Si deux des trois valeurs sont connues, la troisième peut être facilement calculée. Par exemple, si la tension (U) est de 12 V et la résistance () de 6 Ω, le courant () est de 2 A (). Si un courant de 20 mA (milliampères) traverse un composant et qu’une tension de 1,5 V est mesurée à ses bornes, on peut trouver sa résistance (). Il est crucial de noter que le courant doit être converti en Ampères (1000 mA = 1 A), donc 20 mA devient 0,020 A, ce qui donne une résistance de 75 Ω.

Les Lois de Kirchhoff

Pour analyser des circuits plus complexes que la simple loi d’Ohm ne permet pas d’étudier seule, les lois de Kirchhoff, établies par Gustav Kirchhoff en 1845, sont indispensables. Ces lois reposent sur les principes de conservation de l’énergie et de la charge électrique.

La loi des Nœuds (1ère loi de Kirchhoff) se concentre sur les points de jonction d’un circuit, appelés nœuds. Elle stipule qu’il ne peut pas y avoir d’accumulation de charges en un nœud. Par conséquent, la somme des intensités des courants qui arrivent à un nœud est égale à la somme des intensités des courants qui en sortent. C’est l’expression du principe de conservation de la charge.

La loi des Mailles (2ème loi de Kirchhoff) s’applique aux boucles fermées dans un circuit, appelées mailles. Elle stipule que la somme des tensions sur une maille est égale à zéro. Ce principe est une application directe de la conservation de l’énergie.

La relation entre la loi d’Ohm et les lois de Kirchhoff est cruciale. Alors que la loi d’Ohm décrit la relation entre les grandeurs pour un seul composant, les lois de Kirchhoff étendent ces principes de conservation à l’ensemble d’un système électrique. En combinant la loi des nœuds pour gérer le partage des courants et la loi des mailles pour équilibrer les tensions dans les boucles, il devient possible de résoudre des circuits complexes et d’analyser le comportement global d’un système. C’est le passage d’une compréhension locale (le composant) à une compréhension globale (le circuit).

Les Composants

Les composants électroniques sont les éléments physiques qui permettent de mettre en pratique les lois de l’électronique. Ils sont les « briques » avec lesquelles sont construits les circuits et se divisent en deux catégories principales.

Les Composants Passifs

Les composants passifs ne génèrent pas d’énergie, mais la manipulent pour atteindre un objectif.

  • Résistances : Comme leur nom l’indique, les résistances sont des composants qui limitent ou diminuent le flux de courant électrique. Elles sont souvent utilisées pour protéger des composants plus sensibles, comme les diodes électroluminescentes (LEDs), en s’assurant qu’elles ne reçoivent pas une intensité de courant trop élevée. Les résistances les plus courantes sont constituées d’une couche de carbone sur un cylindre, et leur valeur en Ohms est identifiée par des anneaux de couleur.

  • Condensateurs : Un condensateur est un composant qui a la capacité d’emmagasiner des charges électriques et de les restituer. Il agit comme un petit accumulateur d’énergie temporaire. Il est composé de deux plaques conductrices séparées par un isolant. On les utilise pour stabiliser une alimentation en se déchargeant lors de chutes de tension, pour filtrer des signaux en séparant le courant alternatif du courant continu, ou pour fournir un courant fort au démarrage d’un moteur, comme dans les machines à laver.

  • Bobines d’induction (Inductances) : Composées d’un enroulement de fil conducteur, les bobines stockent de l’énergie sous forme de champ magnétique. Elles résistent aux variations soudaines de courant, ce qui leur permet de stabiliser et de lisser les signaux électriques. On les utilise souvent dans les filtres pour éliminer des fréquences indésirables, dans les alimentations pour réguler le flux d’énergie, ou pour protéger contre les surtensions.

Les Composants Actifs

Les composants actifs sont des éléments plus complexes capables de contrôler ou d’amplifier le flux d’électrons en fonction d’un signal de commande.

  • Diodes : Les diodes fonctionnent comme des « valves » unidirectionnelles pour le courant. Elles ne le laissent passer que dans un seul sens. C’est pourquoi elles possèdent une polarité (anode et cathode) qui doit être respectée. Elles sont notamment utilisées pour transformer un courant alternatif en courant continu ou pour bloquer le passage du courant dans une direction non souhaitée.

  • Transistors : Inventé en 1947, le transistor est considéré comme le composant le plus important de l’électronique moderne. Il s’agit d’un composant à trois broches (émetteur, base et collecteur pour les transistors bipolaires) qui agit comme un interrupteur électronique ou un amplificateur. Un très faible courant appliqué à la base peut contrôler un flux de courant beaucoup plus important entre l’émetteur et le collecteur. Cette capacité à contrôler un courant fort avec un courant faible est la base de l’amplification des signaux et de la logique de commutation, essentielle au fonctionnement de tous les appareils numériques.

Le véritable pouvoir des composants électroniques réside dans leur capacité à être combinés pour créer des systèmes plus complexes. Les résistances, les condensateurs et les transistors ne sont pas des entités isolées ; ils travaillent de concert. Un circuit « flip-flop » illustre parfaitement cette synergie, où un condensateur se charge à travers une résistance, déclenchant un transistor qui allume une LED. Ce petit exemple montre comment l’électronique est une « danse » coordonnée de ces éléments simples, menant à des fonctionnalités émergentes et des systèmes complexes.

Guide offert sur les 7 erreurs fatales en conception pcb

Recevez votre guide offert qui vous révèle comment éviter les 7 erreurs fatales pour concevoir des PCB

La conception de circuits imprimés est pleine de pièges qui peuvent faire échouer vos projets. Dans ce guide gratuit, je vous révèle les 7 erreurs critiques que même les experts ont commis. Découvrez des solutions pratiques pour les éviter et ne perdez plus votre temps ni votre argent. Apprenez à réussir vos circuits du premier coup, en toute confiance.

Le monde numérique

La révolution électronique a été catalysée par la capacité à passer d’un monde analogique à un monde numérique.

Signaux Continus vs. Signaux Discrets

Un signal analogique est une représentation continue d’une grandeur physique. Il est une « analogie » de la réalité. Le son sur un disque vinyle est un exemple parfait : les ondulations du sillon reproduisent directement les variations continues de l’onde sonore. Le principal inconvénient des signaux analogiques est la perte de qualité et la dégradation de l’information à chaque manipulation ou copie, comme une photocopie de photocopie qui perd progressivement en clarté.

Un signal numérique, en revanche, représente l’information non pas par une courbe continue, mais par une suite de nombres discrets.

La Magie de la Numérisation

La conversion d’un signal analogique en signal numérique est un processus en deux étapes :

  1. L’échantillonnage : Le signal analogique est mesuré à des intervalles de temps réguliers. Plus la fréquence d’échantillonnage est élevée, plus la représentation numérique est fidèle à l’original. Par exemple, les CD audio sont enregistrés à 44,1 kHz, soit plus du double de la fréquence sonore la plus élevée que l’oreille humaine peut percevoir, garantissant ainsi une haute fidélité.

  2. La quantification : Chaque mesure (échantillon) est convertie en une valeur numérique. La précision de cette valeur dépend du nombre de bits utilisés pour le codage. Par exemple, un CD audio utilise 16 bits, ce qui permet de coder 65 536 valeurs distinctes, ce qui assure une très haute précision.

Le passage au numérique a tout révolutionné en raison de ses avantages fondamentaux. L’information numérique peut être copiée à l’identique, sans aucune perte de qualité, puisque les nombres restent les mêmes. De plus, elle permet l’utilisation d’algorithmes de compression pour réduire la taille des données et de codes correcteurs pour réparer les informations altérées lors de la transmission. Ces deux avantages ont été cruciaux pour le développement des communications et de l’informatique.

Les Grandes Étapes de la Révolution Électronique

L’histoire de l’électronique est une succession d’innovations qui ont rendu la technologie de plus en plus petite, rapide et puissante.

De l’Électromagnétisme au Tube à Vide

Les bases ont été posées dès 1800 avec l’invention de la pile voltaïque par Alessandro Volta, qui a permis de générer un courant électrique continu pour la première fois. Une autre étape majeure a été la découverte de l’induction électromagnétique par Michael Faraday en 1831, ouvrant la voie au développement des générateurs et des moteurs électriques.

Cependant, le premier grand tournant vers l’électronique en tant que science du contrôle a été l’invention des tubes à vide. John Ambrose Fleming a inventé la diode en 1904, un tube qui ne laissait passer le courant que dans un seul sens. Lee de Forest a ensuite inventé la triode en 1907, ajoutant une troisième électrode pour permettre l’amplification des signaux. Ces composants, bien que grands, fragiles et énergivores, ont été le cœur de la technologie pendant des décennies, ouvrant la voie à la radio, à la télévision et aux premiers ordinateurs massifs comme l’ENIAC.

La Révolution du Transistor et du Circuit Intégré

En 1947, un événement d’une importance capitale s’est produit aux Bell Labs : l’invention du transistor par John Bardeen, Walter Brattain et William Shockley. Ce petit composant semi-conducteur pouvait accomplir la même fonction d’amplification que le tube à vide, mais avec une taille, une consommation d’énergie et une production de chaleur considérablement réduites. L’impact a été immédiat, rendant les tubes à vide obsolètes et permettant la miniaturisation des appareils électroniques.

L’invention du transistor a soulevé un nouveau problème : pour construire des systèmes complexes comme des ordinateurs, il fallait des milliers de transistors, et le câblage complexe entre ces composants prenait énormément de place. C’est la raison pour laquelle Jack Kilby chez Texas Instruments et Robert Noyce chez Fairchild Semiconductor ont inventé le circuit intégré (CI) de manière indépendante en 1958-1959. Ils ont eu l’idée de placer plusieurs transistors, résistances et condensateurs sur une seule plaque de semi-conducteur (initialement du germanium, aujourd’hui du silicium) et de réaliser les connexions directement sur cette plaque, éliminant ainsi les kilomètres de câblage.

Cette invention a été la pierre angulaire de la révolution numérique. Elle a résolu le problème de la complexité et de l’encombrement, rendant la miniaturisation et la production de masse des systèmes électroniques viables. Sans le circuit intégré, les ordinateurs seraient restés des machines de la taille d’une pièce. Son invention a directement mené au développement du microprocesseur en 1971 et a inauguré l’ère des ordinateurs personnels et des appareils que nous connaissons aujourd’hui.

Date Invention Inventeur(s) Impact
1800 Pile voltaïque Alessandro Volta Première source de courant continu
1904 Diode à vide John Fleming Premier tube à vide, ouvre la voie au contrôle électronique
1907 Triode à vide Lee de Forest Permet l’amplification des signaux
1947 Transistor J. Bardeen, W. Brattain, W. Shockley Remplace les tubes à vide, permettant la miniaturisation et la fiabilité
1958-1959 Circuit intégré Jack Kilby, Robert Noyce Intègre plusieurs composants sur une seule puce, résolvant le problème de câblage
1971 Microprocesseur Intel Combine un processeur entier sur un seul CI, rendant les micro-ordinateurs possibles

L’électronique dans notre quotidien

L’électronique n’est plus un domaine de recherche confiné aux laboratoires ; elle s’est infiltrée dans les objets les plus courants. Le concept de « système embarqué », où un ordinateur minuscule est intégré à un appareil plus grand pour le contrôler, est au cœur de cette révolution.

Nos Objets Connectés

Les exemples de l’électronique dans notre vie de tous les jours sont innombrables :

  • Les voitures intelligentes : De l’ABS aux systèmes d’aide à la conduite et au stationnement, les voitures modernes sont des systèmes électroniques sophistiqués.

  • Les montres intelligentes : Ces appareils sont de véritables extensions de nos téléphones, dotées de capteurs (rythme cardiaque, GPS) et de processeurs intégrés.

  • Les thermostats intelligents : Grâce à des capteurs de température, d’humidité et de présence, et à une connectivité Wi-Fi, ils peuvent apprendre nos préférences et être contrôlés à distance depuis un téléphone portable.

  • Les cartes de crédit : Les puces EMV (Europay, Mastercard et VISA) sont de petits systèmes électroniques qui gèrent la sécurité des transactions et remplacent la bande magnétique.

  • Les machines à laver : L’électronique est intégrée dans l’électroménager pour optimiser le processus de lavage, contrôler la température de l’eau, le cycle et l’essorage.

L’Électronique au Service de la Santé

Dans le domaine médical, l’électronique a ouvert de nouvelles voies pour le diagnostic, le traitement et la gestion des soins.

  • Télémédecine et surveillance à distance : Des dispositifs électroniques miniaturisés et portables, comme des tensiomètres ou des électrocardiogrammes, permettent de collecter des données sur les patients atteints de maladies chroniques (par exemple, le diabète) et de les transmettre à distance à un centre de surveillance médicale. Cela améliore le suivi et peut éviter des situations d’urgence.

  • Imagerie et diagnostic : L’électronique est au cœur des équipements d’imagerie médicale lourds, comme les scanners et les IRM, où les cartes électroniques développées permettent le traitement d’images à haute résolution et l’analyse en temps réel.

  • Chirurgie assistée : La robochirurgie, où le chirurgien utilise une console pour contrôler des machines programmables, s’appuie sur la technologie informatique pour une précision extrême. De plus, l’intelligence artificielle est de plus en plus utilisée pour automatiser des tâches de planification d’opérations ou pour permettre aux chirurgiens de s’exercer dans un environnement de simulation réaliste.

L’Électronique et l’Industrie du Futur

L’électronique est un pilier de l’industrie 4.0, où l’automatisation et la robotique redéfinissent les modes de production. Les robots industriels, qu’ils soient articulés, mobiles ou collaboratifs, s’appuient sur des systèmes électroniques pour exécuter des tâches répétitives et complexes avec une grande précision et fiabilité.

Un point souvent négligé est que les robots sont non seulement utilisés dans l’industrie, mais aussi pour la fabrication des produits électroniques eux-mêmes. Les robots de pick-and-place manipulent des composants délicats comme les puces et les circuits imprimés. Pour cela, ils sont conçus avec une protection spéciale contre les décharges électrostatiques (ESD), qui peuvent causer de microfissures aux composants. Ils sont également utilisés dans des environnements ultra-propres, comme les salles blanches, pour fabriquer des semi-conducteurs sans particules.

Toutes ces applications, qu’il s’agisse d’une voiture, d’un équipement médical ou d’un robot industriel, partagent un fil conducteur : la combinaison de capteurs pour percevoir leur environnement, de microcontrôleurs pour analyser les données et prendre des décisions, et d’une connectivité pour interagir avec d’autres systèmes. C’est l’application ingénieuse des concepts fondamentaux de l’électronique au sein de systèmes complexes qui génère la vague d’innovation technologique que nous vivons aujourd’hui.

Un Avenir sans Limites

Ce voyage au cœur de l’électronique, de l’infiniment petit (l’électron) à l’infiniment grand (l’automatisation industrielle), révèle une chose primordiale : l’électronique n’est pas une simple extension de l’électricité. C’est une discipline qui s’est émancipée en transformant le transport de l’énergie en une science de l’information et du contrôle.

En comprenant comment les grandeurs de tension, courant et résistance sont liées par la loi d’Ohm, comment les lois de Kirchhoff permettent d’analyser des circuits complexes, et comment des composants simples comme les résistances et les transistors s’assemblent pour former des systèmes intelligents, on prend conscience que l’électronique est le langage de la technologie moderne. L’invention du transistor puis du circuit intégré a été la clé qui a déverrouillé un potentiel de miniaturisation et de complexité autrefois inimaginable.

Alors que nous avançons vers un avenir où les objets connectés se multiplient, où la télémédecine devient la norme et où la robotique industrielle gagne en intelligence, la pertinence de l’électronique ne cesse de croître. Les fondations que nous avons explorées ici ne sont que la pointe de l’iceberg d’un domaine en perpétuelle évolution, promettant des innovations encore plus extraordinaires.
